Ürün kodu | TCN4M-22R |
---|---|
Gösterim yöntemi | 4-hane 7-segment LED |
Kontrol yöntemi | ON/OFF kontrol, P, PI, PD, PID kontrol |
Giriş dosyası | Termokopul K(CA), J(IC), T(CC), R(PR), S(PR), L(IC) RTD: DPt100Ω, Cu50Ω |
Örnekleme hızı | 100ms |
Kontrol çıkışı | Röle(250VAC~ 3A) veya SSR drive(12VDC ) [ON/OFF] |
Yardımcı çıkış | Alarm 1/2 |
Besleme | 24VAC~ 50/60Hz, 24-48VDC |
Onay | |
Gösterim hassasiyeti | •Oda sıcaklık aralığı(23?±5?):(PV ±0.5% veya ±1?, yüksek olanı seç) ±1-hane •Oda dışı sıcaklık aralığı:(PV ±0.5% veya ±2?, yüksek olanı seç) ±1-hane |
Gösterim hassasiyeti_boşluk TC | •Oda sıcaklık aralığı(23?±5?):(PV ±0.5% veya ±1?, yüksek olanı seç) ±1-hane •Oda dışı sıcaklık aralığı:(PV ±0.5% veya ±2?, yüksek olanı seç) ±1-hane |
Gecikme(ayarlanabilir hassasiyet) | 1 - 100 ? / ? (0,1 - 50,0 ? / ?) değişkeni |
Oransal bant | 0.1 - 999.9?/? |
İntegral zaman | 0 - 9999 sn |
Türev zamanı | 0 - 9999 sn |
Kontrol süresi | 0.5 - 120.0 sn |
Manuel sıfırlama | 0.0~100.0% |
Ortam sıcaklığı | -10 - 50?, depolama: -20 - 60? |
Ortam nemi | 35 ~ 85% RH, depolama 35 ~ 85% RH |
Kurulum türü | Çift veya güçlendirilmiş yalıtım,ölçüm girişi ile güç kısmı arasındaki dielektrik kuvveti:: AC güç 2kV, AC/DC |
Ağırlık | Yaklaşık 203g(Yaklaşık 133g) |
-AC Gerilim modelinde SSR drive çıkışı yöntemi (standart ON / OFF kontrolü, çevrim kontrolü, faz kontrolü) mevcuttur.
-Gösterim doğruluğu
Oda sıcaklığında (23? ±5?)
- Termokopul R (PR), S (PR), altında200?: (PV ±0.5% veya ±3?, yüksek olanı seç) ±1-hane
- Termokopul R (PR), S (PR), üzeri200?: (PV ±0.5% veya ±2?, yüksek olanı seç) ±1-hane
- Termokopul L (IC), RTD Cu50Ω: (PV ±0.5% veya ±2?, yüksek olanı seç) ±1-hane
Oda dışı sıcaklık aralığı
- Termokopul R (PR), S (PR), altında200?: (PV ±1.0% veya ±6?, yüksek olanı seç) ±1-hane
- Termokopul R (PR), S (PR), üzeri200?: (PV ±0.5% veya ±5?, yüksek olanı seç ±1-hane
- Termokopul L (IC), RTD Cu50Ω: (PV ±0.5% veya ±3?, yüksek olanı seç) ±1-hane
TCN4S- ? -P için doğruluk standardına göre ± 1 ekleyin.
-Ağırlık ambalajı içerir. Parantez içindeki ağırlık sadece birim içindir.
-Ortamın dayanım değerleri, donma ya da yoğunlaşma olmayan ortamlar için geçerlidir.

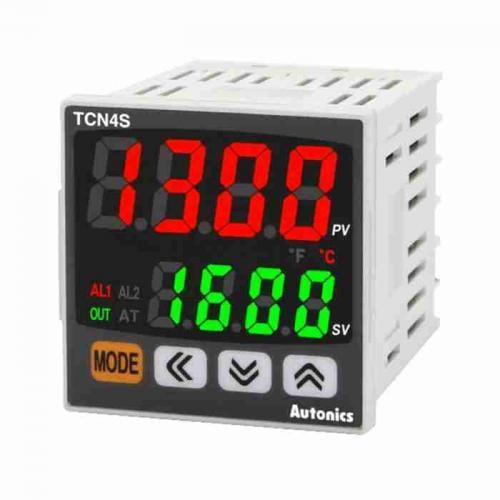

TCN4M-22R Sıcaklık Kontrol Cihaz, 24VAC 72x72 adlı ürüne alternatif olarak aşağıdakileride inceleyebilirsiniz.
