Ürün Tanıtımı
Tanıtım |
Giriş Seviyesi Endüstriyel ETHERNET Rail Switch, anahtarlama modunu depolama ve iletme, Ethernet and Fast-Ethernet (10/100 Mbit/s) |
Port çeşidi ve miktarı |
4 x 10/100BASE-TX, TP kablo, RJ45 soketler, otomatik geçiş, otomatik devretme , otomatik kutupsallık |
Tür |

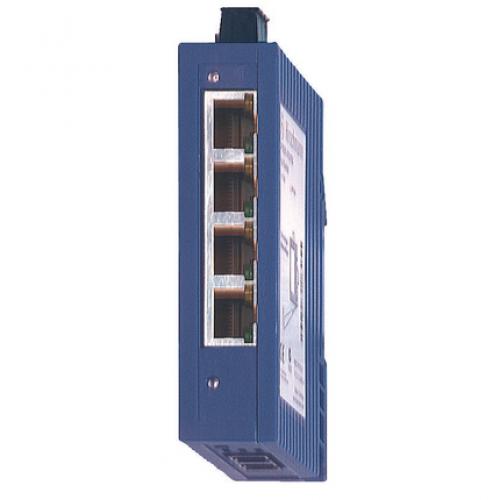

SPIDER 4TX/1FX |
Sipariş No. |
943 221-001 |
Diğer Arabirimler
Güç kaynağı/sinyal kontağı 1 takılabilir terminal bloğu, 3-pin, sinyal kontağı tok |
|
|
Network boyutu- kablo uzunluğu
Çift Bükümlü (TP) |
0 - 100m |
Çok modlu fiber (MM) 50/125 µm |
0 - 5000 m, |
Çok modlu fiber (MM) 62.5/125 µm |
0 - 4000 m, |
Network boyutu- kademelendirelebilirlik
Hat - / yıldız topolojisi |
Herhangi biri |
Enerji ihtiyacları
Çalışma gerilimi |
9,6 V DC - 32 V DC |
24 V DC de Akım tüketimi |
Max. 130 mA |
Güç tüketimi |
Max. 3,9 W 13,3 Btu (IT)/h at 24 V DC |
Servis
Sistem kontrolü |
LEDler (güç, link durumu, veri, veri hızı) |
Çevre Koşulları
Çalışma sıcaklığı |
0 ºC to +60 ºC |
Depolama/transfer sıcaklığı |
-40 ºC to +70 ºC |
Bağıl nem (yoğunlaşmayan) |
10% to 95% |
MTBF |
112.0 years; MIL-HDBK 217F: Gb 25 ºC |
Mekanik yapı
Boyutlar (en x yükseklik x boy) |
25 mm x 114 mm x 79 mm |
Montaj |
DIN Rail 35 mm |
Ağırlık |
120 g |
Koruma sınıfı |
IP 30 |
Mekanik Kararlılık
IEC 60068-2-27 darbe |
15 g, 11 ms süreklilik, 18 darbe |
IEC 60068-2-6 titresim |
3.5 mm, 3 Hz - 9 Hz, 10 cycles, 1 octave/min.; |
EMC karışma dayanıklılığı
EN 61000-4-2 elektrostatik boşalma(ESD) |
6 kV kontak boşalma, 8 kV hava tahliyesi |
EN 61000-4-3 elektromanyatik alan |
10 V/m (80 - 1000 MHz) |
EN 61000-4-4 hızlı geçişi dalgalar(patlama) |
2 kV enerji hattı, 4 kV veri hattı |
EN 61000-4-5 darbe gerilimi |
Elektrik hattı: 2 kV (hat/topraklama), 1 kV (hat/hat), 1 kV veri hattı |
EN 61000-4-6 iletimle bağdaşıklık |
10 V (150 kHz - 80 kHz) |
EMC çıkarılmış bağdaşıklık
FCC CFR47 bolüm 15 |
FCC CFR47 Bolüm 15 Sınıf A |
EN 55022 |
EN 55022 Sınıf A |
Onaylar
Endüstriyel kontrol ekipmanı güvenliği |
cUL 508 |
Teslimat kapsamı ve yedek parçalar
Teslimat kapsamı |
cihaz, terminal bloğu, kullanım kılavuzu |
Ayrı olarak sipariş edilen yedek parçalar |
Rail power supply RPS 15, RPS 30, RPS 80 EEC or RPS 120 EEC, 19" kurulum çerçevesi |
